如何使用千视NDI编解码器实现PTZ控制?

 二维码
发表时间:2020-12-22 10:45作者:kiloview来源:NDI知识库

NDI是目前应用火热的视频传输协议,除了可以传输高画质、低延时的音视频信号外,还可传输Tally、PTZ等控制信号,一根网线解决了更多问题,现场部署快速便捷。但是在目前的PTZ相机世界里,除了少数几款NDI PTZ相机外,其他大部分PTZ相机暂不能直接接收NDI/PTZ控制指令。千视电子全系列NDI编码器,可接收来自NDI制作系统、NDI解码端(如千视电子NDI解码器、NDI Monitor等)发送的NDI/PTZ信号,转换为常规的PTZ 协议,如Sony Visca/ PELCO-D/PELCO-P等,再通过串口或者网络的方式,连接控制前端PTZ摄像机,打通了NDI后端制作/监看系统和前端PTZ相机的控制连接,简化了视频拍摄制作现场工作流程。





具体应用场景如下:

1.现场NDI制作监看系统+千视NDI编码器+PTZ相机


如果现场NDI制作监看系统可以发送NDI/PTZ信号,如NewTek Tricast系列,NDI Monitor等,您只要选择配置千视NDI编码器来实现PTZ 控制功能。比如对于串口PTZ相机,通过串口线连接NDI 编码器和PTZ相机;对于网络PTZ相机,仅需将该PTZ相机接入相同局域网即可,PTZ控制如此简单高效,借助NDI网络,无需额外布线。


串口连接图:




网口连接图:





2.千视NDI解码器(可扩展控制键盘)+千视NDI编码器+PTZ相机

如果现场没有可以发送PTZ信号的控制系统,比如vMix虽然支持NDI视频输入制作,但是没有兼容NDI PTZ功能,您可选择千视NDI解码器+千视NDI编码器,以及PTZ相机,来实现NDI/PTZ控制功能。千视NDI解码器,可以发送NDI/PTZ指令被千视NDI编码器接收,进而通过串口或网络实现对PTZ相机的控制。更加方便的是,千视解码器可以通过USB口扩展数字键盘,您可直接在键盘上灵活操控前端的PTZ相机。

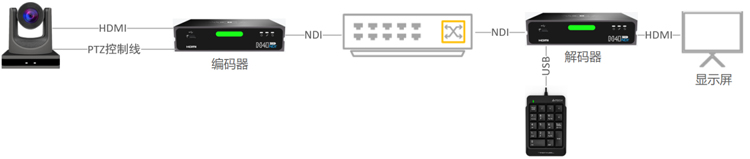

串口连接图:



网口连接图




另外,如果您现场没有配置千视NDI解码器,您也可以直接通过千视NDI编码器的WEB管理后台发送PTZ指令,同样可以通过串口,或网络来连接控制前端的PTZ相机。




千视电子NewTek NDI官方产品&技术供应商,全系统Full NDI编解码器均支持PTZ控制功能,可提供低成本、多功能的解决方案。
